AW2-09

AW2-09 オイルミストフィルター

アブソレントAWシリーズは、精密加工/微細加工の要求に応えるために設計された、コンパクトな機械直付け型オイルミストコレクタです。軽量構造、低振動、プラグ&プレイ設置を実現。限られたスペースで高品質な出力が求められる生産環境において、AWシリーズは空気浄化ソリューションの新たな基準を確立します。

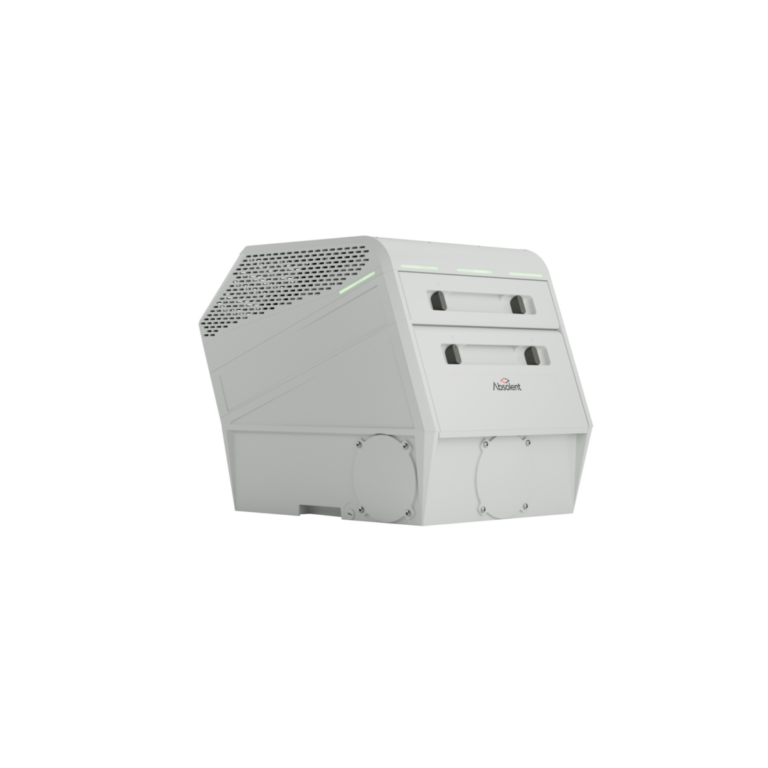

AW2-09はAWシリーズで最もコンパクト。重量はたった24kg、設置面積が小さく振動も最小限の、真の機械直付け型ソリューションです。そのコンパクトさにも関わらず、粒子負荷15mg/m³、処理風量250m³/hという信頼性の高いオイルミスト濾過性能を発揮します。

事前校正済みの5段階の風量設定による、迅速でカスタマイズされたセットアップ
4箇所の接続ポイントで設置の柔軟性を実現
先進的なECファンの採用による、振動のない省エネ運転
プラグ&プレイ設計 – すぐに使用可能

精密設計

低振動ファンが高精密機械とその加工精度を保護

軽量&コンパクト

省スペース、あらゆる生産環境に容易に適応

長期持続フィルタ

キャッチ&リリース™ ドレン機能と複数ステージ制フィルタにより、HEPAフィルタの寿命を長期化

Unmatched Filtration Power Density

平方メートル当りの最大濾過性能

AW2-09

AWシリーズは、セルフドレン式フィルタカセットを有するアブソレントの キャッチ&リリース™式ファイバーベッドテクノロジーと、優れたエネルギー効率のソリューションを実現するアブソレント Ecodrive™(エコドライブ)制御システムを搭載しています。



AWのオプション:
防振マウント
吸引アダプタ
モバイルHMI(操作端末)
IoTソリューション
スタンド

仕組みの説明

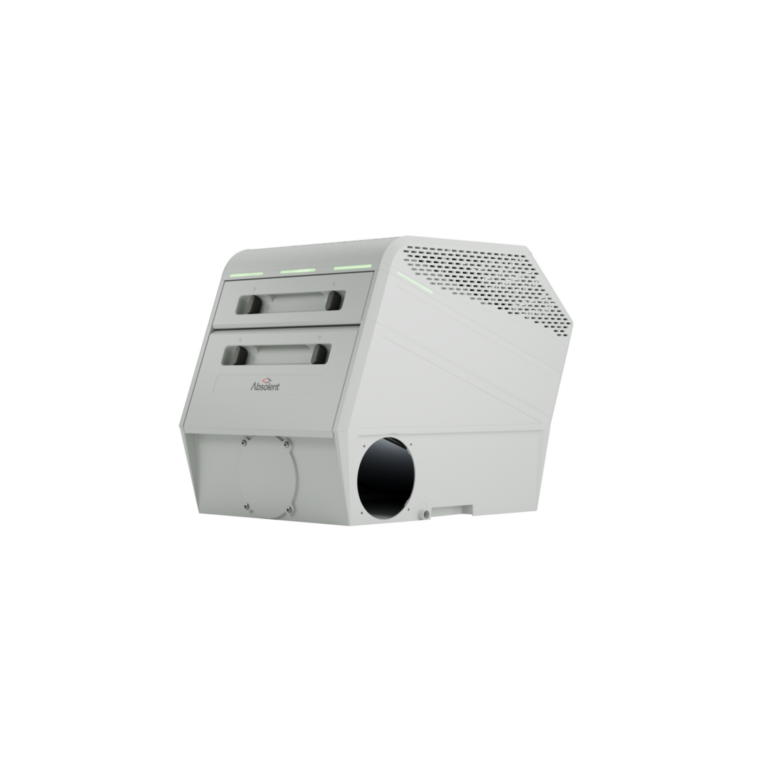

AWシリーズの本体は、オイルミストが発生する機械筐体に直接搭載されます。設置環境に合わせて吸引口を右側/左側/前面/底面に配置可能です。内蔵されたファンが機械筐体内に負圧を発生させ、汚染された空気を本体内部に吸引します。

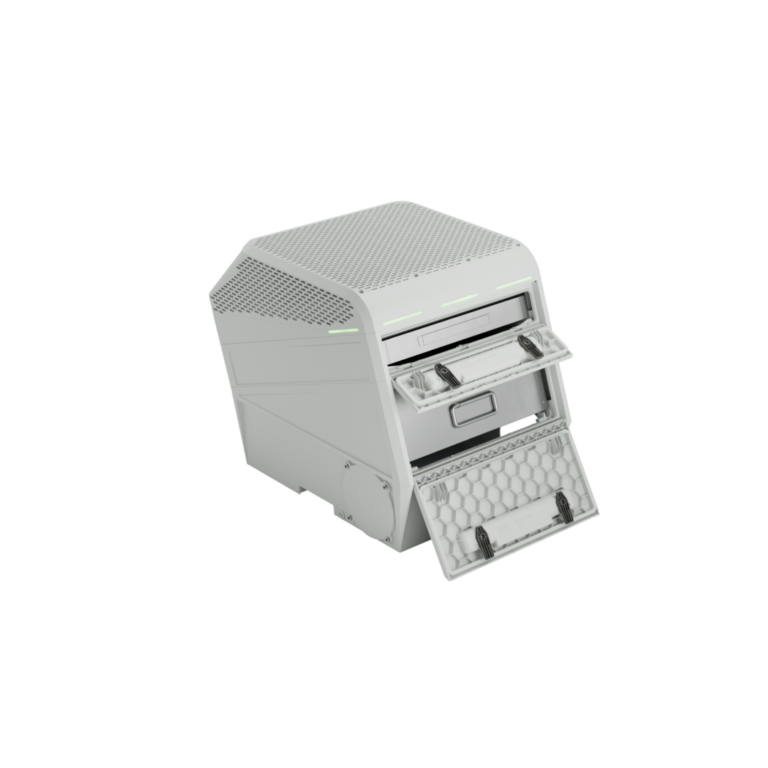

吸引された空気は本体内部で2ステージ制のフィルタを通過します。キャッチ&リリース™機能を持つファイバーベッドフィルタ内部で補足された油粒子は連続的に排出されるため、フィルタ内部の飽和を防ぎフィルタ寿命を長期化します。排出された液体は底部で集められ、機械内部に還流させるか別の収集容器に接続します。第2ステージであるHEPA H13フィルタで、残留している微細な油粒子が除去され、清浄な空気が本体上部の排出口から放出されます。

様々な加工条件に対応するため、AW本体は工場出荷時に所定の風量が設定されており、フィルタの詰まり状態に応じてファンスピードを自動調節します。ユーザーはHMIを使って、プリセットされた5段階の風量レベルから選択可能で、多様な加工要求においても安定した性能とエネルギー効率を確保します。

技術情報メートルインペリアル
申し込み機械加工、研削機械加工、研削
公称風量250 m3/h147 cfm
粒子負荷15 mg/m315 mg/m3
粒子負荷 (< 1 μm) 標準フィルター2 mg/m32 mg/m3
粒子負荷 (< 1 μm) 高密度フィルター4 mg/m34 mg/m3
ファンのエネルギークラスIE5IE5
ファンモーターのタイプECEC
フィルターカセット数22
プレフィルターはい、オプションとしてはい、オプションとして
インレットダクト Ø150 mm5.9 in
470 mm18.5 in
身長530 mm20.9 in
深さ665 mm26.4 in
重量、空のカセット24 kg52.9 lb
重量(カセット含まず17.4 kg38.4 lb
